首先聲明，本文是一篇討論有關大型公共建筑采用的先進空調技術的文章，主要是介紹置換通風、地面調溫、輻射冷暖及溫濕度獨立控制系統等一些當今較為先進的空調技術理念。關于大型公共建筑的空調系統如何適應嚴重疫情等大型公共衛生事件，是今后暖通行業面臨的新的課題。對于我們養殖行業同樣也存在著通風環控系統與生物安全的相關問題，因此希望通過這件事情的研究分析，對我們養殖場環控通風方面提供一些借鑒。文中涉及疫情的一些描述，不代表本文對本次疫情的觀點。另外文章中的圖片均來源于網絡。

西安的這次疫情牽扯著億萬國人的心，據媒體報道，此次新冠疫情的嚴重程度僅次于武漢的那次疫情。目前，在黨和當?shù)卣念I(lǐng)導下，通過西安市民的不懈努力及舉國民眾的大力支持，疫情已得到有效的控制，相信不久就會迎來此次抗擊疫情的全面勝利。

對于此次疫情的起因在去年的12月18日下午，陜西方面的新聞發布會通報證實，通過對12月9日~16日報告的12名本土病例完成了全基因測序，所有12個人的測序結果，均與PK854航班上的境外輸入病例高度同源。PK854航班是由巴基斯坦起飛，與12月4日下午15：03到達西安咸陽國際機場。而此次疫情最先確診的病例中有4人在當天傍晚與咸陽機場有過交集，因此，疫情專家高度懷疑此次疫情的起源與咸陽機場的相關性。

12月26日，鳳凰新聞客戶端榮譽主筆唐駁虎發文指出，西安咸陽機場T3航站樓的空調通風系統是導致疫情傳播的重要原因。西安咸陽機場T3航站樓用的空調技術，可能導致了西安本輪新冠疫情“匪夷所思的病毒傳播”。西安長安大學、東莞大朗剛開始出現的病例，或許就是在西安機場用洗手間時，被空氣管道送來的微量病毒傳染。

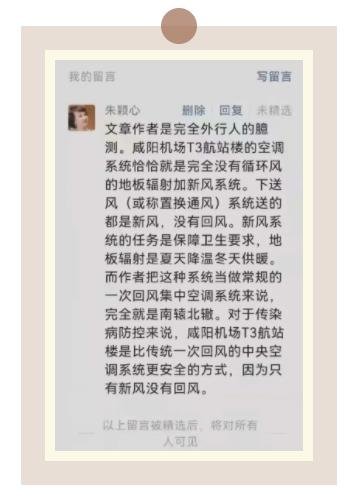

12月27日，清華大學建筑學院教授朱穎心、劉曉華與建筑環境與設備研究所助理研究員張濤等專家在接受21世紀經濟報道記者采訪時表示，該航站樓值機大廳采用的是“輻射地板+置換送風”空調形式，沒有回風再利用；且機場各個區域內的空調系統相互獨立運行，并不存在管道相連的情況。據此可以判定，西安疫情與咸陽機場空調通風系統無關。西安咸陽機場T3航站樓的空調系統是朱穎心教授的清華同事參與設計的，也是她在給學生講課中常常提到的“成功案例”，因而對西安咸陽機場T3航站樓的空調系統是再熟悉不過了。朱穎心教授同時還是中國建筑學會暖通空調分會理事、國際室內空氣學會科學院會士兼熱舒適技術委員會主席。

那么咸陽機場這套空調系統是什么樣的呢，與以往的機場等大型公共建筑的空調系統有什么區別嗎？

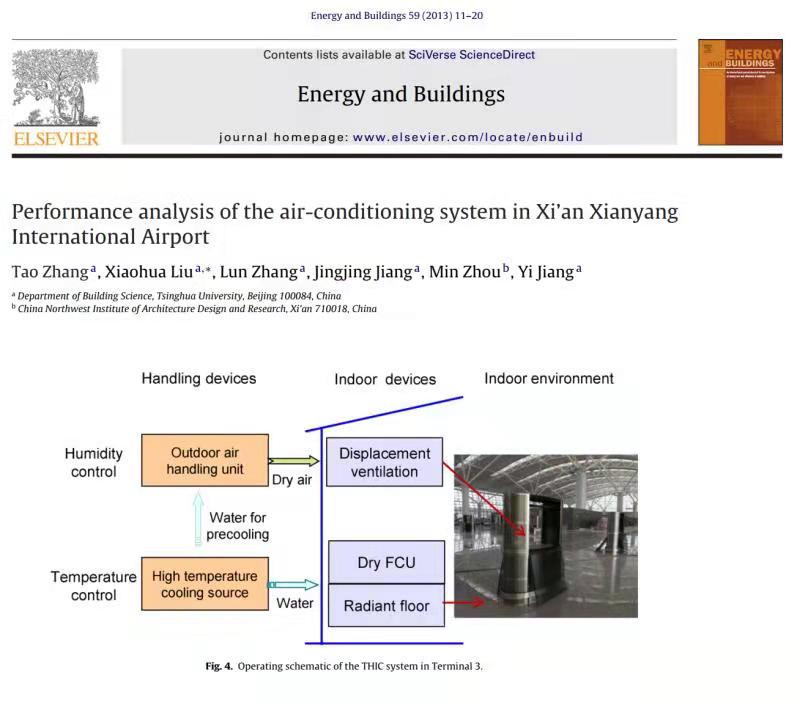

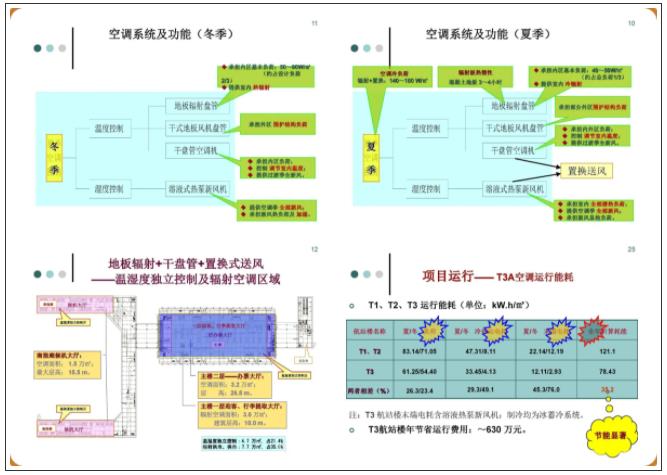

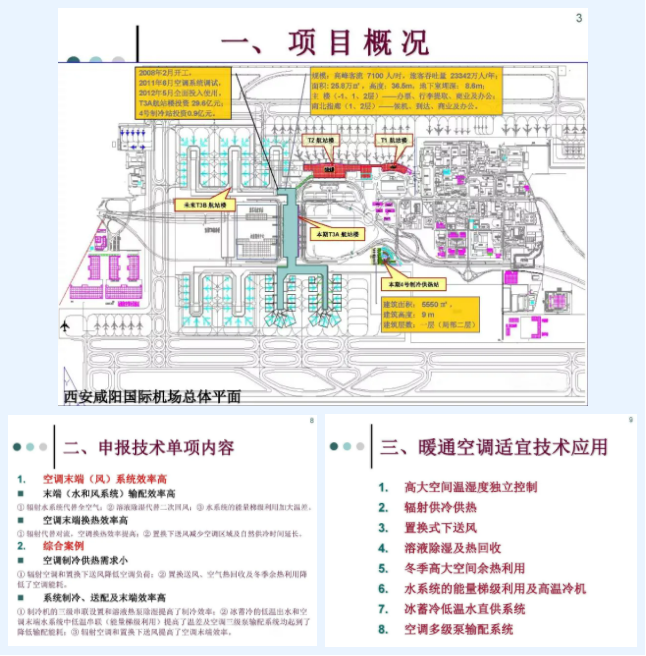

西安咸陽國際機場T3航站樓于2012年的5月3號開始投入使用，公開資料顯示，在西安咸陽國際機場二期擴建工程T3A航站樓建設中，中國建筑西北設計研究院聯合清華大學等單位，創新性地提出了適用于高大空間建筑的新型空調系統方案，即采用地板輻射供冷（熱）+溶液除濕+置換式下送風+干盤管的空調系統形式。經測試，咸陽機場T3航站樓節能科技水平處于國家領先地位，參與該項目設計技術人員曾在國外公開發表論文。在2014年獲得由中國建筑設計研究院設立的“華夏建設科學技術獎”二等獎。成為今后的國內機場建筑設計的典范。國內后來新開工建設的幾個大型機場（武漢天河機場T3、北京大興國際機場部分區域、青島膠州機場）都采用了相似的空調技術。

    在以上的項目介紹中的溫濕度獨立控制、輻射供冷供暖、置換式送風、及溶液除濕和熱回收等都是近年來在空調領域的一些新技術。

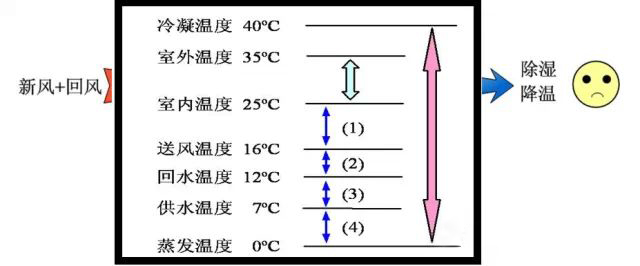

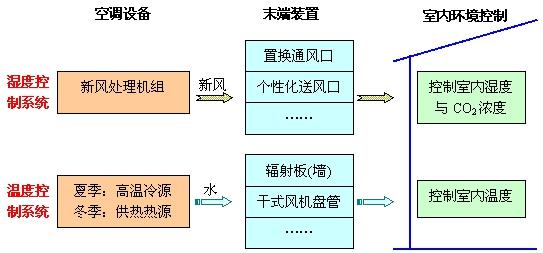

溫濕度獨立控制系統度立控制系

從圖中可以看出，THIC系統的溫度控制系統是把空氣經過空氣處理機組處理后，達到設計的送風點，再通過盡可能設置在距離人員等產濕源位置的送風口（如置換通風口等）送入室內，直接實現對室內或人員活動區的濕度控制。

地板輻射供冷的冷媒一般為高溫冷水。冷水將能量傳遞到地表面，再通過對流和輻射，并以輻射為主的方式直接與室內熱表面（包括人員和其它物體表面）進行換熱，帶走室內的顯熱負荷，有效簡化了能量從冷源到終端用戶室內環境之間的傳遞過程。

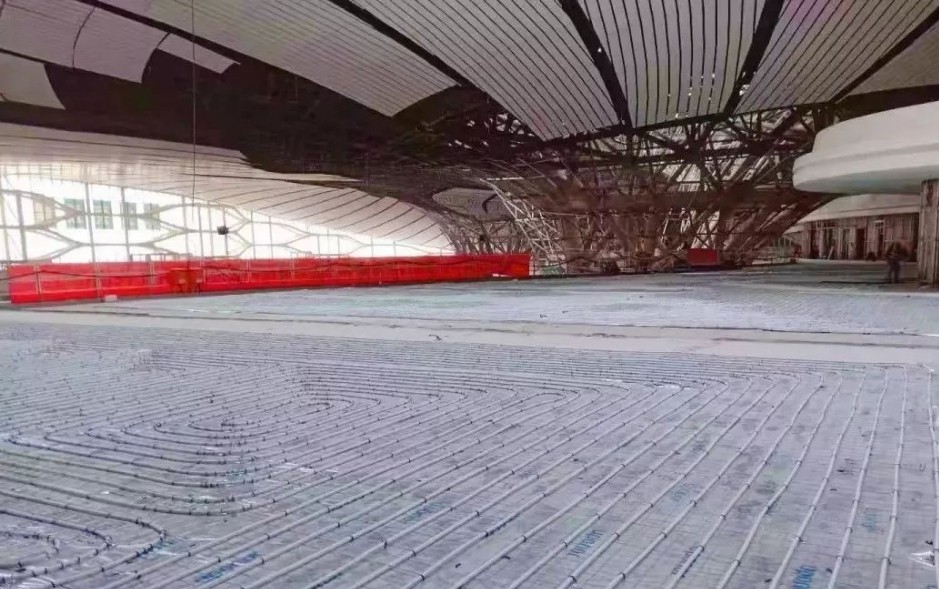

 在大型公共建筑中，由于空間比較大，對布置傳統的風機盤管來說，不但要經過復雜設計，而設備本身會占用許多空間，使建筑面積有效利用率低。而采用地面輻射，在地面混凝土里鋪設水管，相對就容易的多。下圖為北京大興機場的水管鋪設實景照片。

地面輻射制冷技術在國內養殖行業也已經開始使用，主要是為了在南方的一些地區，緩解成年生產母豬和公豬的熱應激。在2021年的畜牧展會上，也有廠家展出了基于這項技術的相關產品-水泥冷輻射地板和控制系統。

地面輻射制冷技術也有缺點就是地面結露問題，解決這個問題的關鍵就是控制地面的溫度在室內空氣的露點以上，通常夏季室外的空氣濕度較高，露點溫度也較高，地面溫度無法達到露點溫度以上，因此，夏季制冷季節，不能讓地面直接接觸室外的新風，而必須是經過處理過的、干燥的空氣。同時，要解決好室內的氣流組織。

置換通風

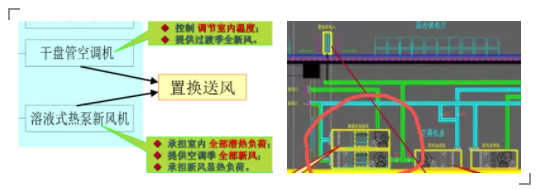

置通西安咸陽國際機場T3A航站樓空調系統采用的是地面輻射+置換通風相結合的方式。為什么會這么設計呢？輻射制冷一定要和置換通風使用嗎？肯定的說，不是的！這么設計的最主要一點是：節能！

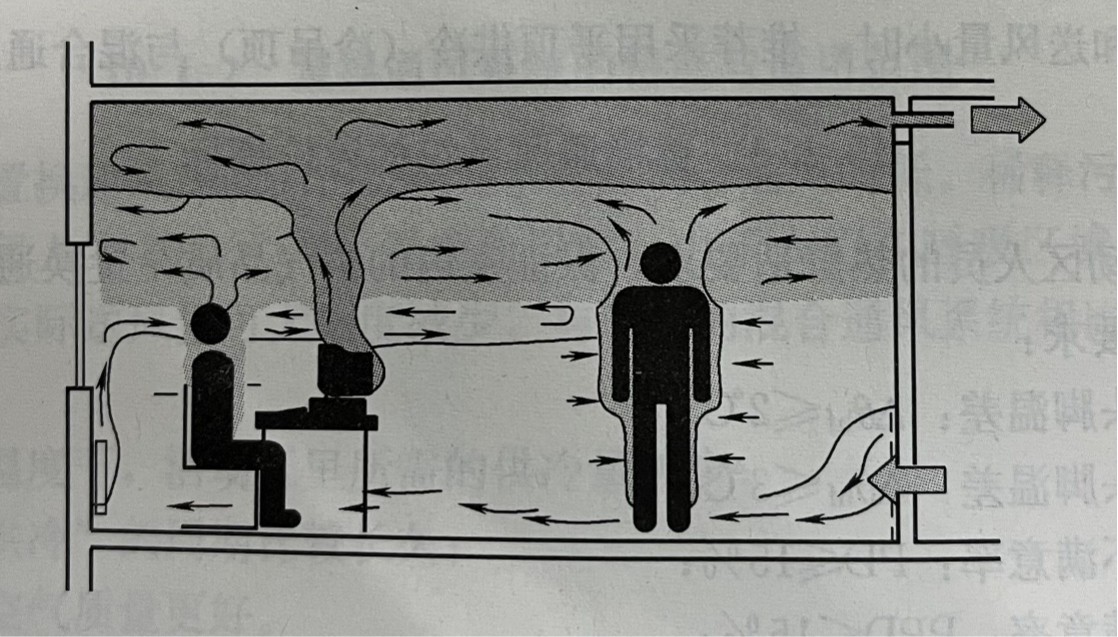

置換通風（displacement ventilation）是一種特殊氣流組織形式，在通常的氣流組織中，我們常用的是混合通風，這種模式也叫稀釋通風，就是把從室外引進的經過處理的新鮮空氣先與室內空氣混合，在到達活動區（這個區域范圍內，空氣質量必須滿足設計標準的規定，溫濕度及氣流速度等應符合熱舒適要求）；專業上對置換通風的定義為：從房間下部引入低于室溫的空氣來置換室內空氣的通風。理想狀態下經過熱濕處理過的新鮮的低于室溫的空氣通過（置換）出風口直接送入活動區下部，因密度較高，從而沿著地面擴散，從而形成以較薄的空氣層（湖）。在室內人員及設備等內熱源的浮力作用下，形成向上的對流氣流。新鮮空氣隨對流方向向室內上部區域流動形成室內空氣運動的主導氣流；熱濁的污染空氣則由設置于房間頂部的排風口排除出。下圖為置換通風典型的氣流組織形式。

在機場候機廳這樣的大型公共建筑內，人流密集，因而需要的新風量較大，通常新風量的選取有兩種方式，一是以人均需要的新風量確定，二是以整個空間的換氣次數確定。機場候機廳的空間都比我們普通的室內空間大出許多，如果采用傳統的混合通風，人均的有限的新風量滿足不了整個空間的空氣循環量，因此在全空氣系統中，會采用大量的回風與新風混合處理后，再送入大廳內部。這就不但需要很大的回風管道和送風管道，而且新風連同回風一起進行熱濕處理，能耗也會增高。

置換通風的優勢就是把這部分新風全部直接送到人的活動區內，這部分是全新風，不需要與回風混合。在相同設計溫度下，活動區所需的供冷量較少；活動區內的空氣質量會更好。因此高大空間的公共建筑采用置換通風系統，不僅意味著室內活動區能獲得更加優良的空氣品質，而且，可以減少空調冷負荷，延長免費供冷時段，節省空調能耗，降低運行費用。

在采用輻射地面制冷的模式下，采用置換通風，送入的處理后的空氣的露點會更低，把人員散發的顯熱潛熱分層阻隔，免于地面結露的現象。

但置換通風也有明顯的缺點：新風量較少，與室內空氣的溫差也較小。與混合通風比較起來，帶走的熱量也很少。因而，采用置換通風模式時，通常會與輻射制冷結合起來，以帶走更多的熱量。

其實，在我們國內這幾年新建的項目中，也已經有采用這種置換通風方式的豬舍了，在我們行業里把這種模式叫地溝進風模式或叫隧道進風模式。置換通風的關鍵一點就是新風進入豬舍前需要進行熱濕處理，才能達到使用效果。一些在南方采用這種通風模式的實際項目中，采用了水簾對新風進行降溫處理，但南方的夏季無論白天和晚上空氣的含濕量較高，水簾降溫的模式是等焓降溫，也就是說經過水簾的新風，顯熱溫度降低幅度有限，焓值也仍然很高，成年豬舍內要求的室內空氣焓值通常要在70 KJ/KG以下,超過這個焓值豬只不能有效的通過呼吸進行散熱，造成豬的熱應激。因而，豬舍設計置換通風的模式，并不是適應所有的氣候條件，而且必須要經專業人員仔細認真的設計才行。

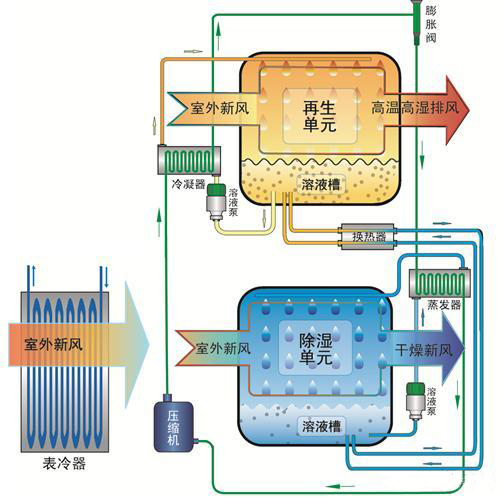

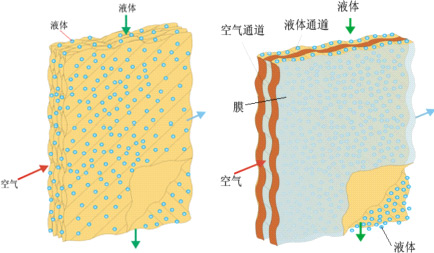

熱泵溶液除濕機組
西安咸陽國際機場T3航站樓是國內第一個應用溶液除濕下送風加地板輻射技術的民用機場航站樓。據朱穎心教授介紹，這項技術大約在十幾年前出現，到今天仍然代表行業的較高技術水平。
